Konfigurasi CCNP Anak TKJ

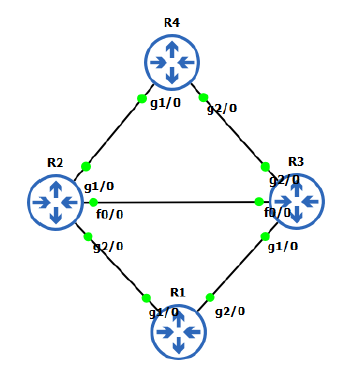

  Untuk topologynya berubah sedikit dan konfigurasi peeringnya otomatis juga berubah, hapus terlebih dahulu konfig bgp pada semua router. R1 (config)#no router bgp 1 R2 (config)#no router bgp 23 R3 (config)#no router bgp 23 R4 (config)#no router bgp 4 Kita konfigurasi BGP pada semua router. R1: R1(config)#router bgp 1 R1(config-router)#network 1.1.1.1 mask 255.255.255.255 R1(config-router)#neighbor 12.12.12.2 remote-as 2 R1(config-router)#neighbor 13.13.13.3 remote-as 3 R1(config-router)#maximum-paths 2 R2: R2(config)#router bgp 2 R2(config-router)#neighbor 12.12.12.1 remote-as 1 R2(config-router)#neighbor 24.24.24.4 remote-as 4 R3: R3(config)#router bgp 3 R3(config-router)#neighbor 13.13.13.1 remote-as 1 R3(config-router)#neighbor 34.34.34.4 remote-as 4 R4: R4(config)#router bgp 4 R4(config-router)#network 4.4.4.4 mask 255.255.255.255 R4(config-router)#neighbor 24.24.24.2 remote-as 2 R4(config-router)#neighbor 34.34.34.3 remote-as 3 R1: R1#sh ip bgp Network Next Hop Metric LocPrf ...

  BGP Dualhoming yaitu Dua Link ke ISP yang sama dengan fitur sebagai berikut      a. Main-Backup Mode      b. Load Sharing Mode Sedangkan BGP multihoming yaitu Dua Link ke ISP yang berbeda dengan fitur :      a. Main-Backup Mode      b. Load Sharing Mode Pertama konfigurasikan dulu ip dan routing bgp R1: R1(config)#int g1/0 R1(config-if)#ip add 12.12.12.1 255.255.255.0 R1(config-if)#no shutdown R1(config)#int g2/0 R1(config-if)#ip add 13.13.13.1 255.255.255.0 R1(config-if)#no shutdown R1(config)#int loopback 0 R1(config-if)#ip add 1.1.1.1 255.255.255.255 R1(config-if)#router bgp 1 R1(config-router)#neighbor 12.12.12.2 remote-as 23 R1(config-router)#neighbor 13.13.13.3 remote-as 23 R1(config-router)#network 1.1.1.1 mask 255.255.255.255 R2: R2(config)#int g2/0 R2(config-if)#ip add 12.12.12.2 255.255.255.0 R2(config-if)#no shutdown R2(config-if)#int f0/0 R2(config-if)#ip add 23.23.23.2 255.255.255.0 R2(config-if)#no shutdown...

 LAB 10. BGP Aggregator Kita masih menggunakan topologi pada lab sebelumnya. Kita tambahkan beberapa ip loopback di R4 yang nantinya akan di aggregate. R4: R4(config)#int lo1 R4(config-if)#ip add 4.1.1.1 255.255.255.255 R4(config-if)#int lo2 R4(config-if)#ip add 4.2.1.1 255.255.255.255 R4(config-if)#int lo3 R4(config-if)#ip add 4.3.1.1 255.255.255.255 R4(config-if)#int lo4 R4(config-if)#ip add 4.4.1.1 255.255.255.255 R4(config-if)#int lo5 R4(config-if)#ip add 4.5.1.1 255.255.255.255 R4(config-if)#int lo6 R4(config-if)#ip add 4.6.1.1 255.255.255.255 Kita advertise ke BGP. R4: R4(config)#router bgp 4 R4(config-router)#network 4.1.1.1 mask 255.255.255.255 R4(config-router)#network 4.2.1.1 mask 255.255.255.255 R4(config-router)#network 4.3.1.1 mask 255.255.255.255 R4(config-router)#network 4.4.1.1 mask 255.255.255.255 R4(config-router)#network 4.5.1.1 mask 255.255.255.255 R4(config-router)#network 4.6.1.1 mask 255.255.255.255 Kemudian kita cek pada R2. R2: R2(config)#do sh ip bgp Netwo...

 LAB 9. BGP Attribute ( Community LIST ) Selain menggunakan teknik sebelumnya, kita juga bisa menggunakan numerik community, terlebih dahulu kita hapus konfig BGP dan EIGRP pada lab sebelumnya. R1(config)#no router eigrp 10 R2(config)#no router eigrp 10 R1(config)#no router bgp 12 R2(config)#no router bgp 12 R3(config)#no router eigrp 10 R3(config)#no router bgp 3 R4(config)#no router bgp 4 Konfigurasikan BGP pada semua router. R1: R1(config)#router bgp 1 R1(config-router)#neighbor 12.12.12.2 remote-as 2 R1(config-router)#exit R2: R2(config)#router bgp 2 R2(config-router)#neighbor 12.12.12.1 remote-as 1 R2(config-router)#neighbor 23.23.23.3 remote-as 3 R2(config-router)#neighbor 24.24.24.4 remote-as 4 R3: R3(config)#router bgp 3 R3(config-router)#neighbor 23.23.23.2 remote-as 2 R4: R4(config)#router bgp 4 R4(config-router)#neighbor 24.24.24.2 remote-as 2 R4(config-router)#network 4.4.4.4 mask 255.255.255.255 R4(config-router)#exit Kita cek apakah R2 (ISP 2) mendapatkan prefix dari ...

LAB 8. BGP Attribute (Community)  BGP Community digunakan untuk menambahka informasi tambahan pada setiap prefix yang diadvertise ke router tetangga yang menjalankan BGP. Ada 4 community default yang bisa kita gunakan atau bisa juga menggunakan nilai numerik. Kesimpulannya : •      Internet : advertise prefix kemanapun gak ada •      No-advertise : jangan advertise network kemanapun •      No-export : jangan advertise network ke e BGP manapun •      Local AS : jangan advertise network ke luar SUB-AS ( Berlaku untuk BGP Confederation ) Untuk topologi sebelumnya, cabut kabel antara R3dan R4 lalu colok kabel antara R3 dan R4, kemudian colok kabel dari R2 ke R4 sesuai topologi, kemudian hapus config bekas lab sebelumnya. R1(config)#no router bgp 1234 R2(config)#no router bgp 1234 R3(config)#no router bgp 1234 R3: R3(config)#default int f0/1 R4: R4(config)#default int f0/0 R4(config)#default int lo44 R4(config)#no int lo0 R4(co...

 LAB 7. BGP Attribute (Origin) Origin adalah attribute yang digunakan untuk pemilihan jalur pada BGP. Advertise network loopback 11 pada R1 ke dalam RIP, kita redistribute ke BGP dan hapus R4 dari RR-Client R1 dan konfig EBGP pada R3 dan R4. R1: Router-1#show ip int brief | i up FastEthernet0/0            12.12.12.1      YES NVRAM  up                    up   Loopback0                  1.1.1.1         YES NVRAM  up                    up   Loopback11                 11.11.11.11     YES NVRAM  up                    up   Router-1# R1: Router-1(config)#router rip Router-1(config-router)#version 2 Router-1(config-router)#net...

 LAB 6. BGP Route Reflector Pada i-BGP, peernya harus full mesh artinya. •      R1 peers ke R2, R3, R4 •      R2 peers ke R1, R3, R4 •      R3 peers ke R1, R2, R4 •      R4 peers ke R1, R2, R3 Kita membuat Route Reflector agar ketika ada router baru, satu persatu tidak harus peers ke R1, R2, R3 dan R4. Solusinya yaitu menjadikan salah satu routernya menjadi route reflector. Hapus konfigurasi BGP pada lab sebelumnya dan tambahkan 1 router baru. R1 & R2: Router-1(config)#no router bgp 12 Router-2(config)#no router bgp 12 R3: Router-3(config)#no router bgp 3 Setelah itu kita konfigurasi IP pada R3 dan R4. R3: Router-3(config)#int f1/0 Router-3(config-if)#ip add 34.34.34.3 255.255.255.0 Router-3(config-if)#no shutdown R4: Router-4(config)#int fa0/0 Router-4(config-if)#ip add 34.34.34.4 255.255.255.0 Router-4(config-if)#no sh Router-4(config-if)#ex Router-4(config)#int loopback 0 Router-4(config-if)#ip add 4.4.4.4 255.255.2...

  LAB 5. BGP Authentication Fungsi Lab ini untuk memberi password pada routing protocol BGP yang dipasang/Konfigurasikan diRouter. Konfigurasi BGP. R1: Router-1(config)#router bgp 12 Router-1(config-router)#neighbor 12.12.12.2 password CCNPBGP R2: Router-2(config)#router bgp 12 Router-2(config-router)#neighbor 12.12.12.1 password CCNPBGP Pengecekan. R1: Router-1(config)#do sh ip bgp summary Neighbor        V          AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd 12.12.12.2      4         12      20      22        4    0    0 00:19:05        1 Router-1(config)#

  LAB 4. BGP Next-Hop-Self Kita akan melanjutkan Lab 3, jadi kita hapus terlebih dahulu konfigurasi routing BGP dan EIGRP pada konfigurasi sebelumnya. setelah itu kita konfigurasikan Lab 4 ini yang berjudul BGP Next Hop Self. R1 & R2: Router-1(config)#no router bgp 12 Router-1(config)#no router eigrp 10 R3: Router-3(config)#no router bgp 3 Kita konfigurasi BGP Peer melalui Physical Interface dan advertise satu network pada R3. R1: Router-1(config)#router bgp 12 Router-1(config-router)#neighbor 12.12.12.2 remote-as 12 R2: Router-2(config)#router bgp 12 Router-2(config-router)#neighbor 12.12.12.1 remote-as 12 Router-2(config-router)#neighbor 23.23.23.3 remote-as 3 R3: Router-3(config)#router bgp 3 Router-3(config-router)#neighbor 23.23.23.2 remote-as 12 Router-3(config-router)#network 3.3.3.3 mask 255.255.255.255 Kita cek terlebih dahulu. R1: Router-1(config)#do sh ip bgp BGP table version is 1, local router ID is 11.11.11.11 Status codes: s suppressed, d damped, h history, * val...

 LAB 3. eBGP Peering Kita akan belajar konfigurasi e-BGP Peersnya, yaitu antara R2 dan R3. Kali ini kita akan menggunakan ip physical sebagai bgp peersnya. Tambahkan satu router dan konfigurasi IP addressnya dibawah. Intinnya kita akan manyambungkan Internal BGP dan External BGP. Konfigurasi IP address pada f1/0 di Router 2 R2: Router-2(config)#int f1/0 Router-2(config-if)#ip add 23.23.23.2 255.255.255.0 Router-2(config-if)#no shutdown Konfigurasi IP Address pada router 3 R3: Router-3(config)#int fa0/0 Router-3(config-if)#ip add 23.23.23.3 255.255.255.0 Router-3(config-if)#no sh Router-3(config-if)#ex Router-3(config)#int loopback 0 Router-3(config-if)#ip add 3.3.3.3 255.255.255.255 Router-3(config-if)#ex Konfigurasi BGP. R2: Router-2(config)#router bgp 12 Router-2(config-router)#neighbor 23.23.23.3 remote-as 3 R3: Router-3(config)#router bgp 3 Router-3(config-router)#neighbor 23.23.23.2 remote-as 12 Router-3(config-router)#network 3.3.3.3 mask 255.255.255.255 Cek BGP Peernya. R3: ...
